산업용 전원시스템

Best for High Quality

IGBT 정류기  IGBT Rectifier

  IGBT 방식의 고주파 정류기는 3상 AC 입력을 Full-bridge Diode 전파 정류하여 DC 전원으로 변환하고, IGBT Full-bridge 인버터 회로에서 PWM 방식으로 고주파 스위칭하여 트랜스포머 1차 권선에 입력한다.

트랜스포머에서 정류기 출력에 맞는 전압과 전류로 변환하여 Diode 전파 정류하여 DC 전원으로 변환하는 장치이다.

IGBT 정류기 장점

  IGBT 정류기는 전통적인 SCR 방식의 정류기와 비교하여 다양한 장점을 가지며 점차적으로 SCR 방식을 대신하여 사용이 증가한다.

​

  • SCR 정류기 대비 투자비용이 낮다.

  • 에너지 변환효율이 높아서 사용전력이 낮아진다.

  • 정류기의 입력 역률이 93% 이상으로 매우 높아서 전력소모에 따른 전기요금이 낮아진다.

  • 전기도금, 아노다이징에서 공정시간이 단축된다.

  • SCR 정류기 대비 사이즈가 1/3 수준으로 작으며, 무게가 가볍다.

  • SCR 정류기 대비 사용이 용이하고, 유지보수가 용이하다.

IGBT 정류기 응용 분야

  DC 전원이 필요한 대부분 산업 분야에서 응용이 가능하다.

​

  • Water treatment

폐수처리(Waste water treatment), 선박 평형수처리(Seawater desalination)​

  •  Heating

DC 저항가열, 잉곳성장(Ingot)

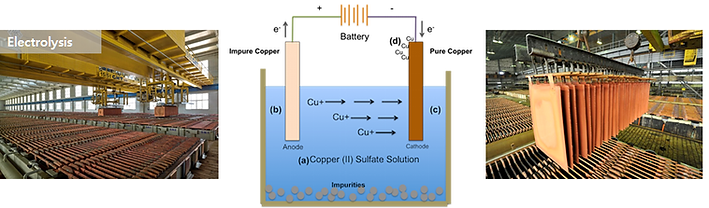

  • Electrochemistry

전기도금(Plating), 아노다이징(Anodizing), 전기광택(Electro polishing), 전기분해(Electrolysis), 전기추출(Electro winning), 전기정제(Electro refining), electronic cleaning, tinning, pickling,surface coloring, cathode protection​

냉각 방식 비교
​정류기 전원장치 특성

•High reliability

•Modular power platform

•Low current ripple

•RS485, Modbus, Profibus-DP, Profinet Comm.

•Space saving

•High accuracy and stability

•Easy operation and maintenance

•Energy saving

•High power factor

•High intelligence

​Technical Parameter
